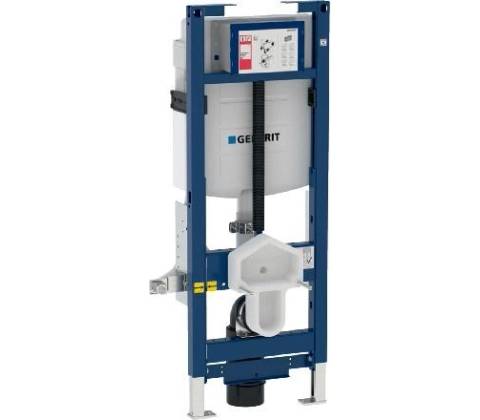

Geberit 111.396.00.5

Inštalačný prvok Duofix na závesné WC, so splachovacou nádržkou pod omietku Sigma 12 cm na bezbariérové využitie, ukotvenie WC výškovo nastaviteľné

• stavebná výška: 112 cm (H)
• rozmery: B = 42,5 cm, T = 17 cm

Účel použitia

Na konštrukcie, vykonávané suchým procesom

Na montáž do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti

Na montáž do inštalačných stien vysokých na výšku miestnosti

Na montáž do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti

Na montáž do nosných systémov Geberit GIS pre čelnú stenu

Vhodný na bezbariérové stavby

Pre závesné WC s pripojovacími rozmermi podľa EN 33: 2011

Pre závesné WC so vzdialenosťou upevnenia 18 cm

Pre závesné WC s veľkým vyložením do 70 cm

Na 1 množstvo splachovania, 2 množstvá splachovania alebo splachovanie Štart/Stop

Pre hrúbky podlahy 0-20 cm

Nevhodný pre ovládacie tlačidlá Geberit Sigma60

Vlastnosti

Hĺbka pätnej dosky vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix

Pripojovacie koleno výsuvné

Pripojovacie koleno inštalovateľné zvisle alebo vodorovne na inštalačnom prvku

Upevnenie pripojovacieho kolena zvukovo izolované

Splachovacia nádržka pod omietku s ovládaním spredu

Splachovacia nádržka pod omietku s izoláciou proti orosovaniu

Pri nastavení z výroby je možné okamžité dodatočné spláchnutie

Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia

Prívod vody vzadu alebo hore uprostred

Kryt na hrubú montáž pre servisný otvor chráni pred vlhkosťou a nečistotami

Kryt na hrubú montáž pre servisný otvor s možnosťou skrátenia

Vybavený rúrkovou chráničkou na prívodné potrubie na pripojenie sprchovacích WC Geberit AquaClean

S možnosťou upevnenia na prívod elektriny

Technické údaje

• Tlak pri prietoku: 10-1000 kPa
• Maximálna teplota vody: 25 °C
• Splachovacie množstvo: 6 a 3 l (nastavenie vo výrobe)
• Veľké splachovacie množstvo, rozsah nastavenia: 4,5 / 6 / 7,5 l
• Malé splachovacie množstvo, rozsah nastavenia: 3-4 l
• Výpočtový prietok: 0.11 l/s
• Minimálny pretlak pre výpočtový prietok: 50 kPa

Obsah dodávky

Prívod vody R 1/2", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom

Kryt na hrubú montáž pre servisný otvor 2 ochranné zátky

Prípojná súprava pre WC, Ø 90 mm

Pripojovacie koleno 90° z PE-HD, Ø 90 mm

Prechodka z PE-HD, Ø 90/110 mm 2 závitové tyče M12

Kryt na hrubú montáž na rozsah nastavenia splachovacieho kolena a pripojovacieho kolena

Krabice pod omietku na predvŕtaný otvor Ø 68 mm, na prívod elektriny

Upevňovací materiál

Bez ovládacieho tlačidla

Stavebná súprava na predstenovú montáž nie je súčasťou balenia - je potrebné ju objednať samostatne
